Quin és el rendiment de segellat de les connexions de canonades erw?

Comprendre el rendiment de segellat de les connexions de canonades ERW

A les xarxes de fluids industrials modernes, les configuracions d'enginyeria estructural i la infraestructura de serveis públics, la integritat de la canonada és un paràmetre crític. Entre les diverses metodologies de fabricació utilitzades per a canonades d'acer,Soldat per resistència elèctrica (ERW)les canonades representen una opció molt utilitzada,-eficaç i eficient per a aplicacions de baixa-a-pressió. Tanmateix, per als gestors de compres B2B i els enginyers de projectes, la viabilitat definitiva d'un sistema de canonades ERW depèn d'un únic factor vital:rendiment de segellat.

Una connexió de canonades que pateix un mal rendiment de segellat comportarà inevitablement fuites de fluids, caigudes de pressió, contaminació ambiental i costosos temps d'inactivitat operacional. Aquest ampli document de la indústria analitza la mecànica bàsica que regeix el rendiment de segellat de les connexions de canonades ERW, avalua les diferents metodologies de connexió i demostra com el principal fabricantAcer Briskoptimitza les toleràncies de producció per oferir solucions d'infraestructura-sense fuites al mercat global.



El nostre producte



Tianjin BRISK STEEL es centra en produir i subministrar seccions buides i tubs d'acer

1. The Manufacturing Foundation of ERW Sealing

Com afecta la qualitat de la costura de soldadura longitudinal la integritat del segellat?

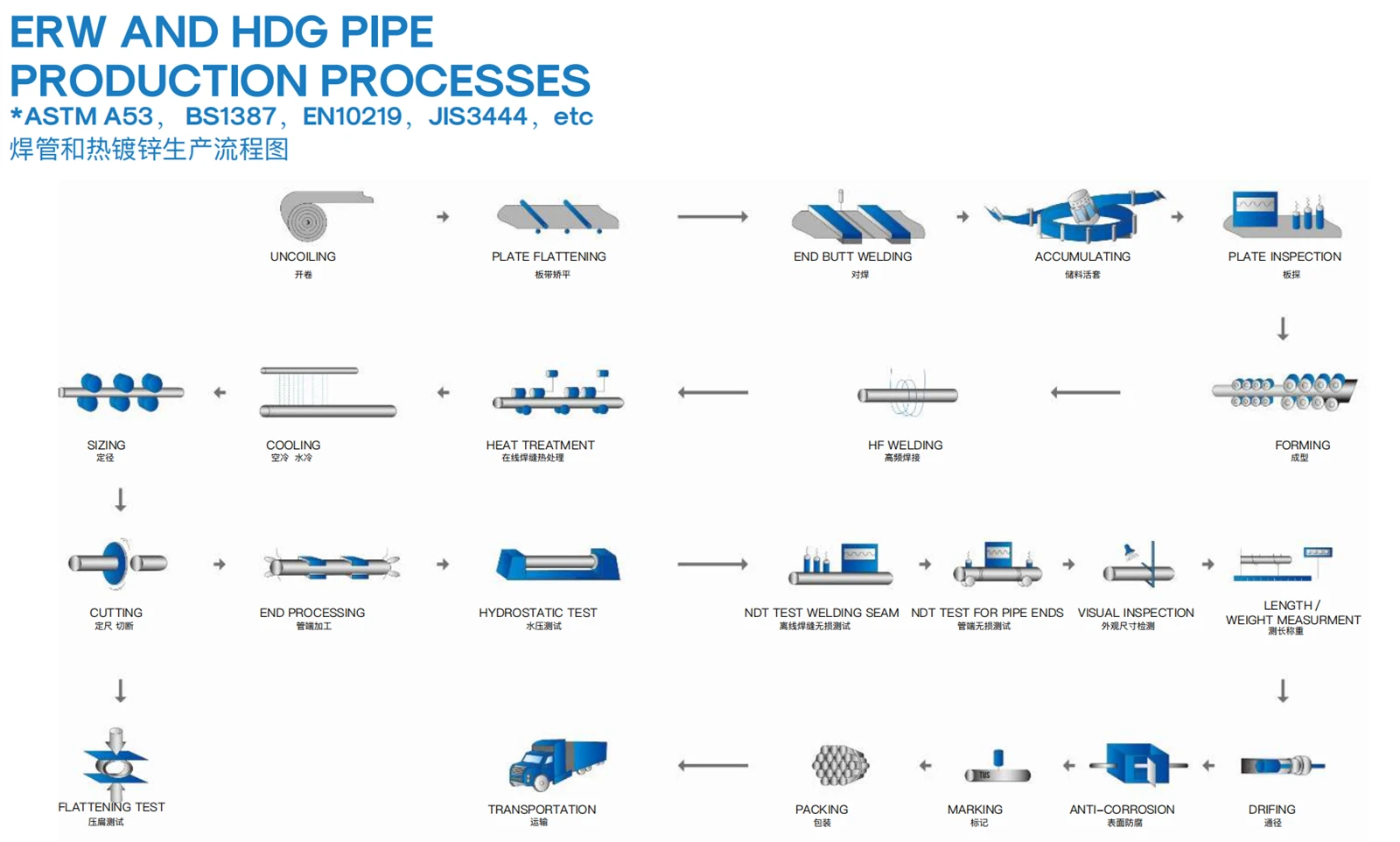

Per entendre la capacitat de segellat d'una canonada ERW, primer cal mirar el seu procés de fabricació. Les canonades ERW es fabriquen en fred-formant una banda contínua de bobina d'acer d'alta-tracció en forma cilíndrica. Aleshores, el corrent elèctric d'alta -freqüència passa a través de les vores de la cinta, escalfant-les fins a un estat plàstic abans d'apretar-les mecànicament per forjar una costura de soldadura longitudinal sòlida sense afegir metalls d'aportació estrangers.

La solidesa estructural i la uniformitat geomètrica d'aquesta soldadura estan directament lligades a la màxima capacitat de segellat de la canonada:

• Eliminació de la flaix de soldadura interna:Durant el procés de forja, l'excés de metall fos s'esprem cap a fora i cap a dins, creant un cordó de soldadura o "flash". Els molins-de nivell superior utilitzen eines avançades de tall intern per raspar aquest taló interior, aconseguint un diàmetre intern (ID) completament llis i ras. Una ID perfectament llisa és vital perquè qualsevol cresta de soldadura restant interferirà amb els segells de compressió, les juntes o els acoblaments interns utilitzats a les juntes de connexió, comprometent el segell.
• Uniformitat microestructural:Després de la soldadura, la costura longitudinal s'ha de sotmetre a un recobriment de cos complet-o localitzat (tractament tèrmic). Aquest procés tèrmic normalitza l'estructura del gra de la zona de soldadura, coincidint amb les propietats mecàniques de la bobina d'acer principal. Això assegura que quan els accessoris de connexió s'estrenyen o es solden als extrems de la canonada, la costura no s'esquerda ni es deformi de manera desigual sota un parell elevat o tensió tèrmica.

2. Connexions roscades i acoblades

Les connexions ERW roscades poden aconseguir un rendiment de segellat-de gas?

Les connexions roscades i acoblades (T&C) s'especifiquen àmpliament a les xarxes de distribució d'aigua, als sistemes de protecció contra incendis i a les operacions de línies d'oli de baixa -pressió. En aquesta configuració, els fils mascles es tallen o enrotllen als extrems exteriors de la canonada ERW, que després s'acoblen amb un acoblament roscat femella.

Aconseguir un segell altament fiable mitjançant fils requereix un estricte compliment de tres regles mecàniques:

• Perfils de rosca de precisió:Els fils s'han de mecanitzar d'acord estricte amb les normes internacionals reconegudes, com araNPT (rosca de canonada nacional)oBSPT (British Standard Pipe Taper). Aquests estàndards utilitzen un disseny cònic, el que significa que a mesura que l'extrem del tub mascle es cargola més profundament a l'acoblament femella, la interferència mecànica augmenta, estrenyent els fils més junts per bloquejar el bypass del fluid.
• El paper dels segelladors de fils:Els fils cònics de metall-a-metall tenen espais lliures microscòpics a les crestes i arrels. Per aconseguir un segellat complet, els contractistes han d'utilitzar segelladors de fils anaeròbics d'alta-qualitat o cinta de politetrafluoroetilè (PTFE). Aquests materials omplen els buits microscòpics, resistint la vibració i els pics de pressió.
• Rodona geomètrica:Els fils cònics només segellaran perfectament si la canonada ERW manté una rodones circular excel·lent (ovalitat mínima). Si la secció transversal-de la canonada és lleugerament ovalada, les rosques es tallaran de manera desigual, provocant un "-roscat transversal" durant el muntatge i espais localitzats que formen camins de fuites.

3. Connexions-soldades a tope

Per què les juntes soldades ofereixen el màxim rendiment de segellat per a les canonades ERW?

Per a circuits de refrigeració industrials crítics, línies de transmissió de productes químics i sistemes de serveis públics d'{0}}alta temperatura,soldadura{0}}a topees considera l'estàndard d'or per al rendiment de segellat. En una unió-soldada a tope, els extrems de dos tubs ERW es col·loquen d'extrem--extrem i s'uneixen mitjançant soldadura d'arc continu, fusionant els dos components en un únic conducte estructural sense costures.

Les connexions soldades ofereixen avantatges de segellat excepcionals:

• Fusió permanent:Com que els metalls base es fonen completament i es fusionen amb elèctrodes de farciment compatibles, la junta es torna tan forta com el propi cos de la canonada. Això elimina completament l'amenaça de separació de juntes o degradació del segell durant dècades de vida útil.
• Desplaçament mecànic zero:Els segells mecànics que contenen juntes de goma es poden degradar amb el temps a causa del cicle tèrmic o de l'exposició química. Les juntes soldades experimenten fluïdesa mecànica zero, cosa que les fa impermeables a altes pressions internes i cicles d'expansió o contracció tèrmica severa.
• Execució de camp sense problemes:Per aconseguir una soldadura a tope perfecta, els extrems de la canonada ERW han de tenir un bisell de tall a màquina-altament precís (normalment de 30 a 35 graus). Els perfils de bisell simètrics permeten al soldador aconseguir una penetració profunda i uniforme de l'arrel, evitant cavitats internes o zones no-fusionades que podrien fallar una inspecció volumètrica no-destructiva.

4. Acoblaments mecànics ranurats

Com equilibren les connexions ranurades la integritat del segellat amb la flexibilitat estructural?

Els sistemes de canonades ranurades (sovint referits amb noms propis com Victaulic) són habituals en sistemes comercials de climatització, aplicacions mineres i obres d'aigua municipals. Aquest mètode de connexió requereix que s'enrotlli o talli una petita ranura al perímetre exterior prop dels extrems de la canonada. A continuació, es fixa un acoblament-resistent que conté una junta elastomèrica especialitzada.

Les connexions acanalades proporcionen avantatges de segellat únics:

• Juntes-responsives a la pressió:Les juntes de goma dissenyades que s'utilitzen en els sistemes acanalats presenten un perfil de forma diferent de $C$-. Quan el fluid flueix per la línia, la pressió interna empeny contra els llavis interiors de la junta, forçant-los més estrets contra l'exterior de la canonada. En conseqüència, a mesura que augmenta la pressió interna, el compromís de segellat es torna més segur.
• Desalineació adaptada:A diferència dels sistemes rígids soldats o roscats, les connexions acanalades permeten una deflexió i expansió angular localitzada. Aquesta flexibilitat mecànica evita que les vibracions estructurals o les forces d'assentament de la terra tensin l'articulació, conservant l'enganxament de segellat sota moviment dinàmic.

Matriu de comparació tècnica: Metodologies de connexió de canonades ERW

Aprovisionament amb Brisk Steel

Com controla Brisk Steel les toleràncies de fabricació per garantir connexions impecables?

L'èxit estructural de qualsevol mètode de connexió depèn en gran mesura de la precisió de la canonada d'acer brut subministrada pel molí. Fins i tot el soldador més qualificat o l'acoblament mecànic avançat no pot superar--perfils rodons de canonades o gruixos de paret desiguals.Acer Brisk ha establert una reputació global com a fabricant i exportador avançat de tubs d'acer ERW de primer nivell, dissenyats específicament per optimitzar el rendiment de segellat de juntes de camp.

Quan els gestors de compres globals s'associen amb Brisk Steel, asseguren garanties de fabricació precises dissenyades per maximitzar la integritat de la connexió:

• Estat-de-tecnologia-Rolls de mida i arrodoniment:Brisk Steel utilitza molins de dimensionament informatitzats avançats per controlar estretament el diàmetre exterior (OD) i l'ovalitat de les seves canonades ERW. Mantenir les toleràncies dimensionals dins dels marges internacionals estrictes garanteix que les màquines de roscat automatitzades o les eines de ranurat tallin canals perfectament uniformes al voltant del perímetre, evitant punts prims localitzats o trajectes de fuites-creuades.
• Raspat intern automatitzat de talons:Per garantir que els acoblaments interns, les juntes i els anells de suport s'ajustin perfectament sense obstruccions, Brisk Steel realitza l'eliminació automàtica de cordons de soldadura interns en temps real-. La superfície interior resultant és perfectament llisa i alineada, conservant una dinàmica de fluids òptima i eliminant les formacions de buits a les articulacions.
• -Proves i verificacions internes rigoroses:Una canonada només pot segellar amb eficàcia si està fonamentalment lliure de defectes sub-la superfície. Brisk Steel sotmet el 100% de les seves sèries de producció a proves no-destructives (NDT) en línia, inclosesSeguiment de soldadura per corrents de Foucault i ultrasons. A més, cada secció de canonada ha de passar una prova de pressió hidrostàtica obligatòria al banc de fàbrica abans d'embalar i exportar.
• Documentació completa de compliment i qualitat:Brisk Steel fabrica canonades ERW d'acord amb els principals codis internacionals, inclososASTM A53, API 5L, EN 10217 i BS 1387. Cada lliurament està avalat per informes de prova de material (MTR) autèntics que compleixenCA 10204 3.1, assegurant aprovacions d'inspecció ràpides i una traçabilitat completa des de la fosa d'acer fins al lloc de treball.



La nostra fàbrica i equipament



Guia de contractació per a inspectors d'enginyeria

Quins paràmetres de la llista de verificació validen la disponibilitat de segellat dels enviaments ERW?

Per evitar rebuigs de materials al-lloc o fallades inesperades durant les proves de pressió-, els agents de subministrament haurien d'executar aquest protocol de verificació abans del muntatge final de camp:

• Inspeccioneu la quadratura final:Els extrems de les canonades s'han de tallar completament quadrats (90 graus respecte a l'eix longitudinal). Un tall en angle evitarà que la canonada s'assenti de manera uniforme a l'interior d'acoblaments o vàlvules, donant lloc a una compressió desigual de les juntes i eventuals fuites de juntes.
• Comproveu la consistència del gruix de la paret:Comproveu els informes de proves del molí per assegurar-vos que la tolerància del gruix de la paret s'ajusta amb seguretat a les variacions del codi internacional (+/-10% o més). Els perfils de paret consistents eviten una distribució desigual de la calor durant la soldadura a tope de camp, protegint la integritat estructural de la zona fusionada.
• Confirmeu l'embalatge protector:Els bisells o rosques mecanitzats amb precisió- són molt vulnerables als danys per impactes durant el trànsit marítim internacional. Assegureu-vos que els enviaments des de la fàbrica incloguin tapes de plàstic resistents-o protectors de rosques per garantir que els extrems de les canonades arribin en perfectes condicions-de fàbrica.

Conclusió

El rendiment de segellat de les connexions de canonades ERW és un reflex directe tant de l'execució al lloc-com de la precisió inicial de fabricació. Tot i que les juntes-soldades a tope ofereixen una permanència absoluta per a aplicacions d'alt-estrès, els mètodes de connexió roscats i acanalats ofereixen una excel·lent eficiència per a les operacions de serveis públics estàndard, sempre que la canonada d'acer en brut mostri una estricta conformitat dimensional.

En col·laborar amb una fàbrica avançada i centrada en la qualitat-comAcer Brisk, els gestors de compres eliminen les variables dimensionals dels seus plans d'enginyeria. El compromís de Brisk Steel amb el control estricte de l'ovalitat, el tall interior suau, les proves automatitzades i l'acabat final premium garanteix que les xarxes de canonades ERW aconsegueixin un rendiment de segellat excepcional, una longevitat estructural i la màxima seguretat operativa.
