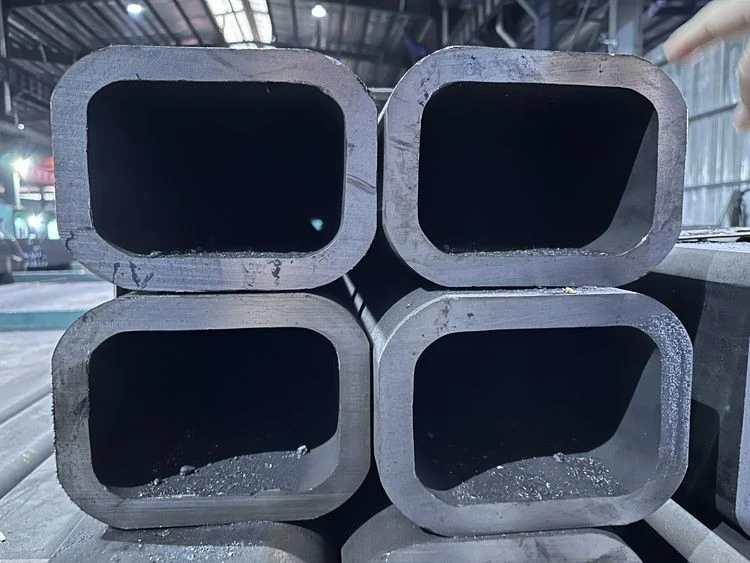

SECCIONS BUES LAMINADES EN CALI

Característiques

Tolerància

Diàmetre exterior de la mida (H: costat més llarg; B: costat més curt)

H<100mm, B<100mm

màxim ±1% amb un mínim de ±0,5 mm

100 mm Menys o igual a H Menys o igual a 200 mm, 100 mm Menys o igual a B Menys o igual a 200 mm

±0.8%

H>200mm, B>200 mm

±0.6%

Gruix de paret

WT Menor o igual a 5 mm

±10%

WT>5 mm

± 0,5 mm

Concavitat/Convexitat

màxim ±0,8% amb un mínim de ±0,5mm

Quadrat dels costats

90 graus ± 1 grau

Radi de cantonada exterior

WT Menor o igual a 6 mm

1,6 WT Menor o igual a R Menor o igual a 2,4 WT

6 mm＜WT Menys o igual a 10 mm

2,0WT Menor o igual a R Menor o igual a 3,0WT

WT>10 mm

2,4WT Menor o igual a R Menor o igual a 3,6WT

Girar

2 mm + 0.5mm/m de llargada

Rectitud

1,5 mm/1000 mm de longitud total

missa

±6% en longituds individuals

Longitud

L<6000 mm

+5mm/-0mm

6000 mm Menys o igual a L Menys o igual a 10000 mm

+15mm/-0mm

L>10000 mm

+5mm/-0 mm més 1 mm/m
