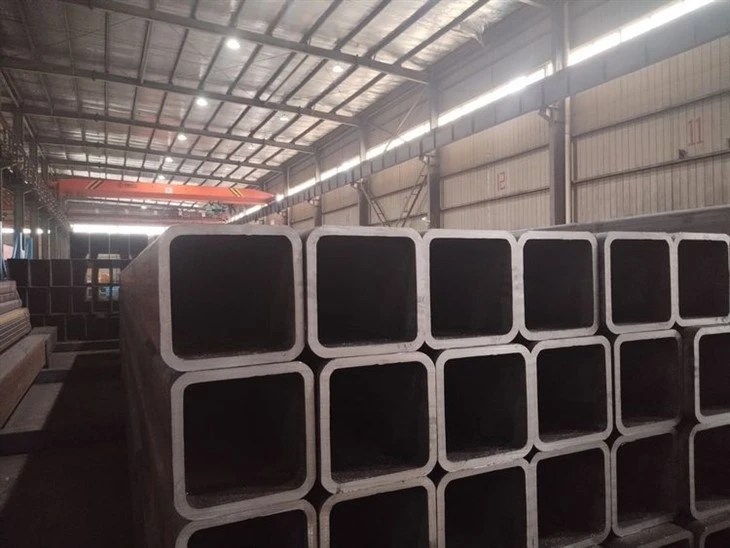

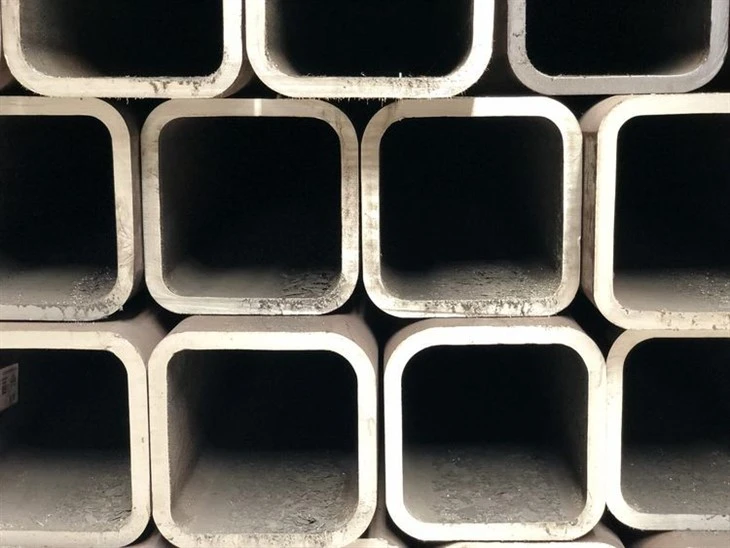

Tubs estructurals d'acer al carboni ASTM A500

Beneficis dels tubs estructurals d'acer al carboni ASTM A500

El tub estructural d'acer al carboni A500 ofereix diverses qualitats avantatjoses que el converteixen en un material de construcció molt buscat per a aplicacions de suport de càrrega estructural. Algunes de les qualitats beneficioses més reconeixibles que ofereix el tub estructural d'acer al carboni A500 inclouen:

Avantatges de l'acer A500

Excel·lent soldabilitat

Bona mecanització

Es pot treballar en fred

Estèticament agradable

Especificacions i requisits de tubs estructurals d'acer al carboni ASTM A500

Les especificacions ASTM A500 estableixen que els tubs d'acer al carboni fabricats han de complir determinades especificacions abans de ser venuts per a qualsevol tipus de projecte. La fitxa d'especificacions d'acer al carboni A 500 ofereix una manera còmoda i senzilla de comprovar els estàndards dels materials abans de començar el vostre proper projecte.

Especificacions del fabricant d'acer al carboni A500

L'especificació ASTM A500 estableix que el tub soldat s'ha de fer d'acer laminat pla mitjançant soldadura per resistència elèctrica. Les juntes a tope longitudinals dels tubs soldats s'han de soldar a través del seu gruix de manera que garanteixi la resistència del disseny estructural de la secció del tub. Els tubs d'acer estructural soldats normalment es proporcionen sense l'eliminació del flaix interior.

Propietats dels components del material d'acer al carboni A500

Els tubs estructurals d'acer al carboni A500 només es fabriquen amb materials que compleixen els criteris de l'acer al carboni. La composició química de l'A500 és principalment ferro amb carboni afegit, manganès, fòsfor, sofre i coure. Consulteu el gràfic següent per obtenir les especificacions químiques exactes de l'acer al carboni A500.

Requisits químics d'ASTM A500 Grau A, ASTM A500 Grau B, ASTM A500 Grau D i ASTM A500 Grau C

Propietats mecàniques de l'acer al carboni A500

La resistència a la tracció es refereix a la quantitat de tensió d'estirament que pot suportar un material abans de trencar-se o fallar. La resistència a la tracció màxima de l'acer al carboni A500 es calcula dividint l'àrea de l'acer per la tensió col·locada sobre ell, que s'expressa en termes de lliures o tones per polzada quadrada de material. La resistència a la tracció és una mesura important de la capacitat de rendiment de l'A500 en una aplicació. La resistència a la tracció de l'acer al carboni A500 es descriu al gràfic següent.

Requisits de tracció dels graus ASTM A500

Variacions dimensionals permeses d'acer al carboni ASTM A500 per a dimensions exteriors

Les mesures del diàmetre exterior del tub d'acer al carboni A500 s'han de fer en posicions d'almenys 2" (50,8 mm) de qualsevol dels extrems del tub.

Per a tubs estructurals rodons amb un diàmetre exterior nominal de 1,900" (48,26 mm) i menys, el diàmetre exterior no pot variar més d'un ±0,5%, arrodonit al {{0}}} més proper. {13}}.005" (0,13 mm), de la mida especificada. Per a OD nominals de 2" (50,8 mm) i més, el diàmetre exterior no pot variar més de ±0,75%, arrodonit a 0,005".

Els tubs estructurals quadrats i els tubs estructurals rectangulars s'han de mesurar a través dels pisos i incloure un marge de convexitat o concavitat. Les dimensions especificades no han de superar els límits positius/menys que es mostren a la taula següent.

Toleràncies dimensionals exteriors A500 per a tubs d'acer quadrats i rectangulars

Hi ha múltiples consideracions que s'han de tenir en compte a l'hora de determinar les toleràncies dimensionals exteriors per a tubs d'acer quadrats i rectangulars. El gràfic següent i els atributs següents descriuen les toleràncies dimensionals exteriors exactes per a l'acer al carboni A500.

GRUIX DE LA PARET:El gruix de paret mínim en qualsevol punt de mesura no ha de ser inferior al 90% del gruix nominal de paret especificat. El gruix màxim de la paret, excloent les soldadures, no ha de ser superior al 110% del gruix nominal de paret especificat. El gruix de la paret de tubs estructurals quadrats i tubs estructurals rectangulars s'han de mesurar al centre del pla.

Directitud:La variació permesa de rectitud per a tubs estructurals és 1/8 "de vegades la longitud total en peus (o 10,4 mm vegades el nombre de metres) dividida per cinc.

Quadrat lateral:Per a tubs estructurals quadrats i tubs estructurals rectangulars, els costats adjacents poden desviar-se de 90 graus en no més de ±2 graus.

RÀDIOS DE RACÓ:Per a tubs estructurals quadrats i tubs estructurals rectangulars, el radi de qualsevol cantonada exterior no pot superar tres vegades (3x) el gruix de paret especificat.

TORÇ:Per a tubs estructurals quadrats i tubs estructurals rectangulars, les toleràncies de gir (variació respecte a l'alineació axial) es mostren a la taula següent.

Toleràncies de torsió per a tubs estructurals quadrats i rectangulars

Toleràncies de gir d'acer al carboni A500 per a tubs estructurals quadrats i rectangulars

El gir es mesura mantenint premut un extrem d'un tub quadrat/rectangular sobre una superfície plana, amb la part inferior del tub paral·lela a la placa de superfície de les dues cantonades a l'extrem oposat de la part inferior del tub; o, mesurant aquesta diferència en les seccions més pesades mitjançant un dispositiu de mesura adequat. La diferència en l'alçada de les cantonades no ha de superar els valors de la taula anterior.
