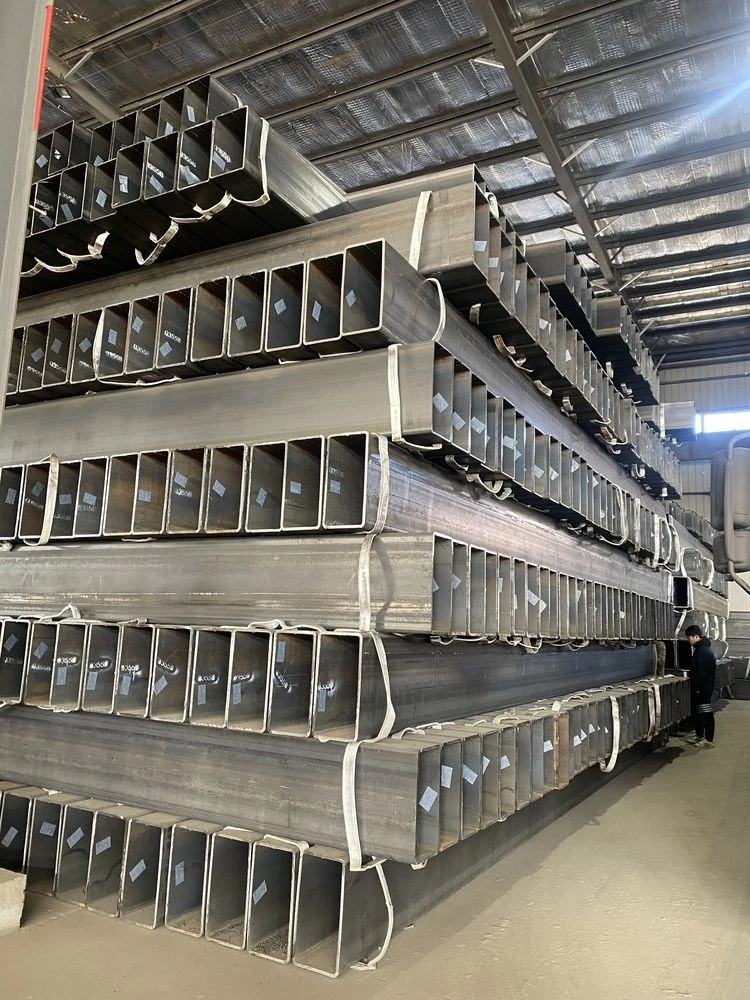

AS1163 seccions buides

NZS/AS 1163 Secció buida

AS1163 seccions buides d'acer estructural conformades en fred

Gamma de graus i seccions d'acer estructural

Si escau, aquestes taules cobreixen tota la gamma de buits d'acer estructural produïts a Austràlia

seccions, fabricades d'acord amb AS 1163.

Les mides de la secció buida i els graus d'acer que figuren a les taules inclouen:

• Grau C250 i Grau C350 Seccions buides circulars (CHS)

• Grau C350 i Grau C450 Seccions buides rectangulars (RHS)

• Grau C350 i Grau C450 Seccions buides quadrades (SHS)

La designació del grau (per exemple, C250) es basa en la resistència elàstica mínima nominal de l'acer (in

MPa). El prefix "c" s'utilitza abans del valor del límit elàstic nominal de l'acer per indicar

que la secció està formada en fred. Cal tenir en compte que AS1163 només considera les seccions buides d'acer estructural conformades en fred. El sufix "L0" indica propietats d'impacte a 0 grau tal com s'especifica a AS1163.

En aquestes taules:

• La qualificació "C250" fa referència tant a C250 com a C250L0

• La nota "C350" fa referència tant a C350 com a C350L0

• La nota "C450" fa referència tant a C450 com a C450L0

Tensió de fluència i resistència a la tracció

La Taula T2.1 enumera les tensions de fluïdesa mínimes i les forces de tracció per als graus de secció buida d'acer estructural coberts per aquesta publicació i utilitzats per calcular les capacitats de disseny.

Taula T2.1 esforç de fluència i resistència a la tracció en funció del grau d'acer

estàndard australià

Grau d'acer

Tensió de fluència, MPa

Resistència a la tracció, MPa

AS1163

C250 i C250L0

C350 i C350L0

C450 i C450L0

250

350

450
